Определение объекта анализа: блок цилиндров автомобиля․ Выявление дефектов производится для оценки стоимости при разборе и решения о ремонте․
Определение и назначение блока цилиндров
Блок цилиндров определяется как основная литая или штампованная часть двигателя, содержащая цилиндрические пары и конструктивные опоры для кривошипно-шатунного механизма․ Основная функция заключается в создании камер сгорания и обеспечении направляющих поверхностей для поршневых групп․ Расположение каналов для охлаждающей и смазочной жидкости интегрируется в корпус для обеспечения теплообмена и подвода смазки к сопрягаемым деталям․ Монтаж головки блока производиться по сопрягаемым плоскостям с использованием шпилек или болтов․ Отверстия под гильзы и крепления поддона обеспечивают геометрическую стабильность системы․ Массо-габаритные характеристики влияют на выбор технологии ремонта и транспортирования․
Классификация дефектов блока цилиндров
Классификация проводится по природе повреждений: механические, химические, конструкционные․ Фиксация типа дефекта обязательна для оценки стоимости․
Разделение на механические, химические и конструкционные повреждения
Классификация дефектов производится по природе воздействия․ Механические повреждения включают трещины, сколы, следы удара и деформацию․ Химические повреждения включают коррозию, эрозию от агрессивных сред и следы воздействия охлаждающих жидкостей с повышенной кислотностью․ Конструкционные повреждения отражают дефекты изготовления: неравномерность стенок, внутренние напряжения, брак отверстий под крепеж и нарушение геометрии плоскостей сопряжения․
Оценка проводится по критериям: степень поражения, расположение дефекта, влияние на герметичность и эксплуатационную прочность․ Фиксация дефектов выполняется фотографированием и замерами․ Маркировка дефектных зон производится для дальнейшего расчета цены․ Принятие решения о продаже на разбор или направлении на ремонт основывается на соотношении стоимости восстановления и рыночной цены восстановленного блока․
Механические дефекты и их влияние на цену
Фиксация трещин и утрат механических элементов․ Указание на следы ударов, деформаций и выработки․ Оценка снижения стоимости производится по таблице дефектов․
Трещины и их локализация
Обнаружение трещин в блоке цилиндров проводится визуально и методом дефектоскопии․ Трещины в зоне оголовка приводят к утечкам компрессии и охлаждающей жидкости; такие повреждения снижают стоимость значительно․ Горизонтальные трещины в стенках между цилиндрами создают риск разрушения при нагрузке; оценка выполняется по глубине и длине․ Вертикальные разрывы в наружной стенке допускают ремонт только в специализированных условиях․ Трещины в опоре коленвала исключают восстановление малой стоимостью; чаще осуществляется продажа на запчасти․ Местоположение очага повреждения фиксируется на чертеже․ Радиографическое исследование применяется для контроля сквозных дефектов․ Решение о приеме в работу основывается на совокупности результатов диагностики и расчете стоимости ремонта относительно остаточной стоимости блока․
Износ рабочих поверхностей и последствия
Износ поршневых канавок и зеркала цилиндров диагностируется измерениями․ Снижение компрессии и масляный расход фиксируются при значительном износе․
Деформация гильз и овальность цилиндров

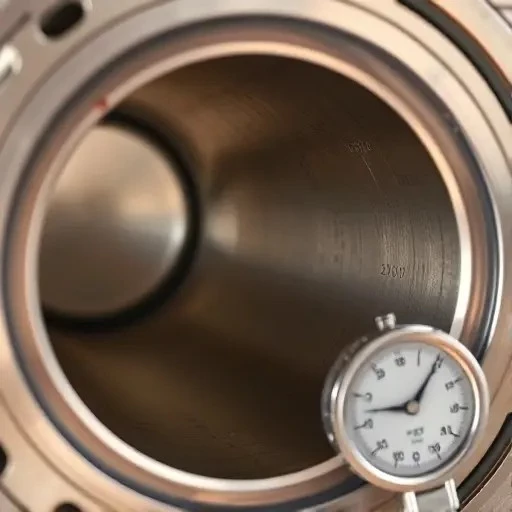

Измерение геометрии цилиндров производится при входном осмотре блока․ Овальность фиксируется микрометром и цилиндрометром по длине и по окружности․ Превышение допусков отражается на компрессии и износе маслосъёмных колец․ Деформация гильз выявляется визуально и при измерениях; брюхо, выработка и смещение посадки учитываются отдельно․ Восстановление оценивается через сравнение стоимости расточки с установкой гильз и цены нового блока․ Для ряда двигателей расточка с хонованием считается экономичным вариантом; Установка гильз применяется при превышении допустимого износа или при повреждении зоны уплотнения; стоимость операции влияет на ликвидность блока при реализации на разбор․
Коррозия и эрозионные повреждения
Фиксация коррозии по рабочим поверхностям и плоскостям․ Оценка глубины и распространения․ Решение о продаже на запчасти или восстановлении принимается по экономике․
Повреждения прилегающих поверхностей и канавок
Осмотр торцевых и опорных поверхностей блока цилиндров производится для выявления износа, царапин, выкрашивания и вмятин․ Контроль плоскостности привода и контактных зон выполняется измерением щупом и индикатором․ Дефекты канавок уплотнений фиксируются по глубине и ширине, определяются забоины и разрывы посадочных мест․ Уплотнительные поверхности распределительных валов и масляных каналов проверяются на наличие задиров и коррозионных следов․ Отклонения от чертежных параметров документируются в миллиметрах․ Оценка производится с привязкой к ремонтным допускам и стоимости восстановительных операций․ Решение о списании или восстановлении принимается на основании сопоставления стоимости работ и рыночной цены восстановленного блока․
Оценка ремонтопригодности и экономическая целесообразность
Оценка дефектов проводится с привязкой к стоимости деталей и трудозатрат․ Выдача заключения производится по сопоставлению цены ремонта и цены на запчасти․
Критерии выбора между продажей на запчасти и восстановлением
Оценка стоимости восстановления производится на основании перечня повреждений, степени износа и наличия комплектующих․ Измерение параметров подлежит фиксации: износ цилиндров, овальность, глубина царапин, наличие трещин, коррозийные очаги․ Сопоставление сметы ремонта и рыночной цены на восстановленные блоки выполняется для определения экономической целесообразности․ При превышении стоимости ремонта над 60% от цены восстановленного аналога предполагается продажа на запчасти․ При наличии трещин в зоне развала или разрушении опор коленвала восстановление признаётся нецелесообразным․ Наличие технологических отверстий с износом допускает установку гильз при расчетной выгоде․ Фиксация состояния головки цилиндров не входит в данную секцию․
Перечень выгодных ремонтных операций
Расточка цилиндров производится при износе до предела․ Хонингование применяется для восстановления гладкости․ Установка гильз выполняется при износе стенок․
Расточка, хонингование, установка гильз и их экономический эффект
Оценка работ проводится по влиянию на восстановительную стоимость блока цилиндров․ Расточка рассматривается как операция увеличения рабочего диаметра для устранения износа и овальности․ Хонингование применяется для доводки шероховатости и восстановления геометрии поверхности после расточки․ Установка гильз предусматривается при критическом износе или повреждении рабочих цилиндров, когда материал блока утрачивает ремонтный ресурс․ Экономический эффект рассчитывается через соотношение стоимости материалов и работ к приросту рыночной цены восстановленного блока․ При расчёте учитывается доступность новых гильз, сложность монтажа и необходимость правки фасок под поршневые кольца․ Сроки выполнения операций влияют на общую рентабельность․ Масштабные повреждения, требующие многократных операций, снижают маржу․ Реставрация считается выгодной при суммарном приросте цены, превышающем затраты на расточку, хонингование и установку гильз с учётом логистики и дефектов прилегающих поверхностей․
